原位雙剪儀

型號：KS-75

儀器簡介

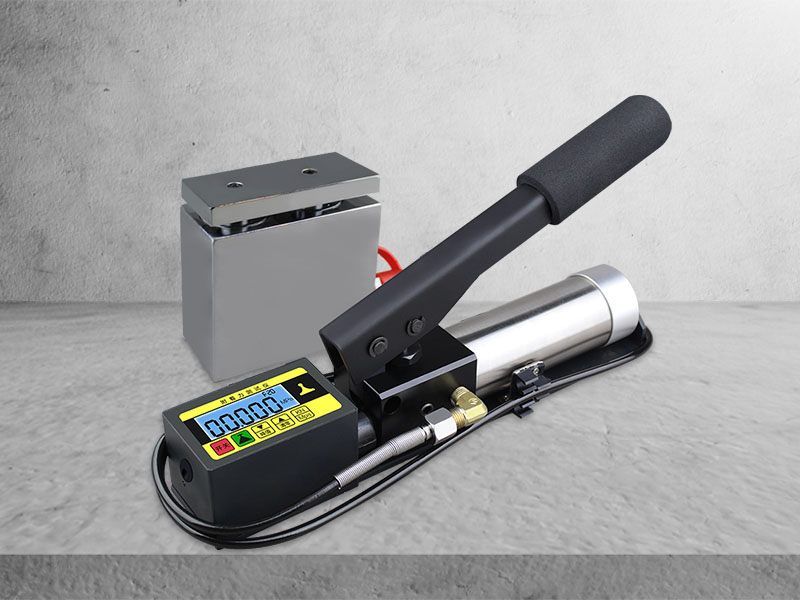

原位雙剪儀是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。

產品特點

1、該儀器結構新穎，體積小巧，質量輕盈，操作方便。

2、采用手動泵加荷油缸，操作簡單方便，互換性強。

3、數字顯示壓力表，可直接讀出剪切力。

工作原理

壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入雙剪儀推動活塞上升，活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大，砌塊上下兩面發生剪切，此時油壓迅速降低回零，在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。

技術參數

產品配置信息
